更多节理集，更多掌控：中仿RocSlope2多节理集功能介绍

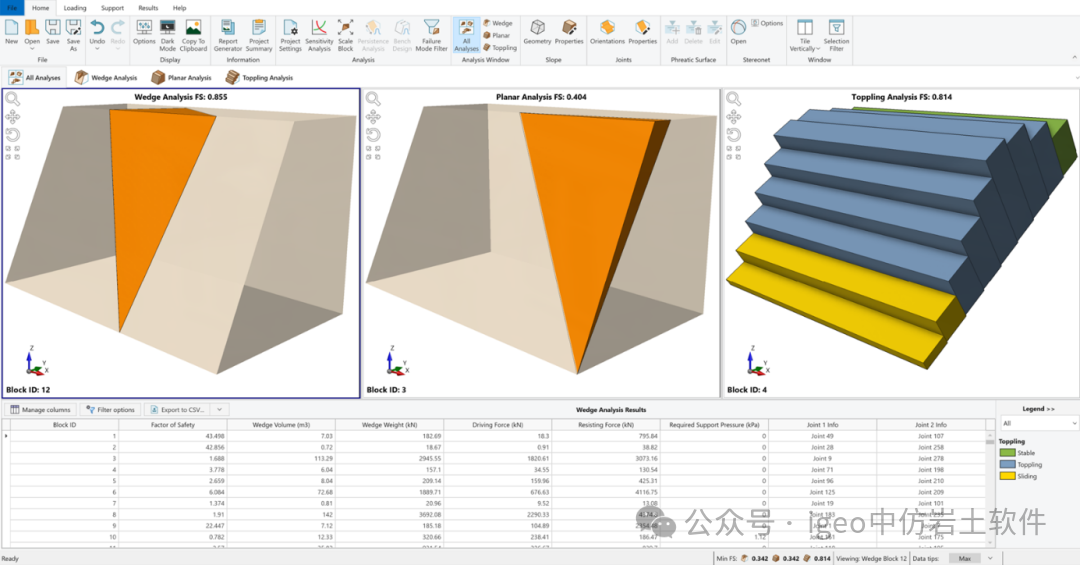

中仿RocSlope2，可用于帮助工程师利用三维运动学与块体分析方法评估岩质边坡的稳定性。它针对工程实践中的实际挑战而设计，可以在同一平台上快速、可靠地完成楔形破坏、平面破坏及倾倒破坏的评估，从而支持更安全的设计和更明智的决策，适用于采矿、基础设施以及自然地形项目。
在边坡稳定性分析中，准确表示节理系统至关重要。实际工程条件很少只有单一的不连续面，大多数岩体包含多个相互作用的节理系统。虽然 RocSlope2 已经能够模拟这些相互作用，但最新更新（v1.006）大幅简化了这一过程。
此次更新改进了节理集的定义、管理与导入方式，使得在建模过程中更容易表示符合地质实际的条件，同时节省时间和资源。无论是在矿山开挖、交通走廊，还是自然边坡中进行分析，RocSlope2 都能够更快速、更直观地将多个节理集引入到分析工作流中。
添加多个节理集与从 Dips 导入节理集
节理集（joint sets）是指岩体中具有相似方位和特征的一组裂隙或不连续面，是岩质边坡稳定性分析的基础。这些结构往往决定了潜在的破坏面，并对边坡的破坏方式起着关键作用。在稳定性分析中，需要考虑节理集如何影响滑动或倾倒破坏的发生。
最新的改进简化了这一过程：
·用户现在可以定义 无限数量的节理集；
·更方便地为每个节理集分配不同的属性，并分别管理；
·在直观流畅的界面中完成操作。
这让工程师能够更快地建立分析模型，同时完全掌控在特定工况下启用哪些节理集。
此次更新还加强了与 Dips 的集成，可以直接导入完整的节理集数据，包括节理集的结构与方位，几乎无需手动设置。
新功能一览
在此之前，RocSlope2 已经能够基于单一或两个节理集进行楔形、平面和倾倒破坏分析。
新版本在此基础上进一步扩展：
定义无限数量的节理集：每个节理集都拥有独立的方位数据，以及平面/倾倒分析设置。
从 Dips 文件导入节理集：可直接将 Dips 中定义的节理集导入为 RocSlope2 的独立节理集，包括各自的节理方位。
选择性包含或排除节理集：灵活控制哪些节理集及其方位参与分析。
这极大扩展了节理建模的可能性，并增强了 RocSlope2 与 Dips 的协同。工程师可以自由组合节理集，从而开展更加全面的 “集对集”楔形稳定性分析。
新功能如何工作
1. 单一节理集行为

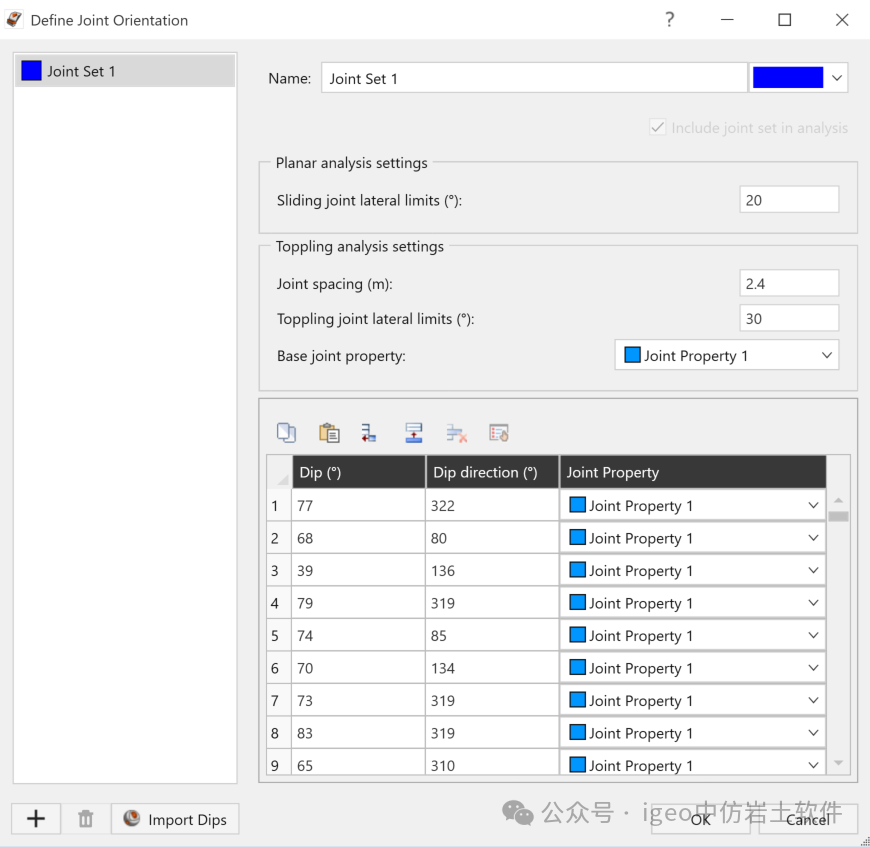

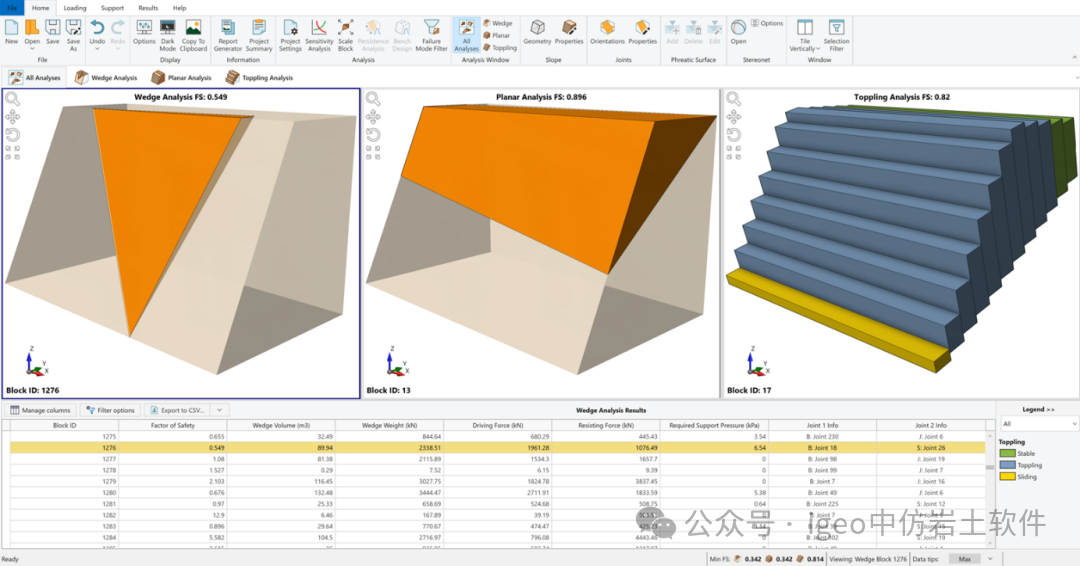

在默认情况下，RocSlope2 在块体稳定性分析中考虑单一节理集：
在楔形破坏分析中，软件会自动执行 组合分析，评估该集合内所有可能的节理对，以识别潜在楔体组合。
在平面和倾倒破坏分析中，RocSlope2 会评估所有落入 滑动侧限或倾倒侧限范围内的节理。
2. 多个节理集行为
当 RocSlope2 中定义了多个节理集时，块体形成逻辑会随之调整：
在楔形破坏分析中，软件会评估所有可能的节理组合（从不同节理集中各选一个），以识别有效的楔体块。
在平面与倾倒破坏分析中，所有节理集中落入相应侧限的节理均会被考虑。

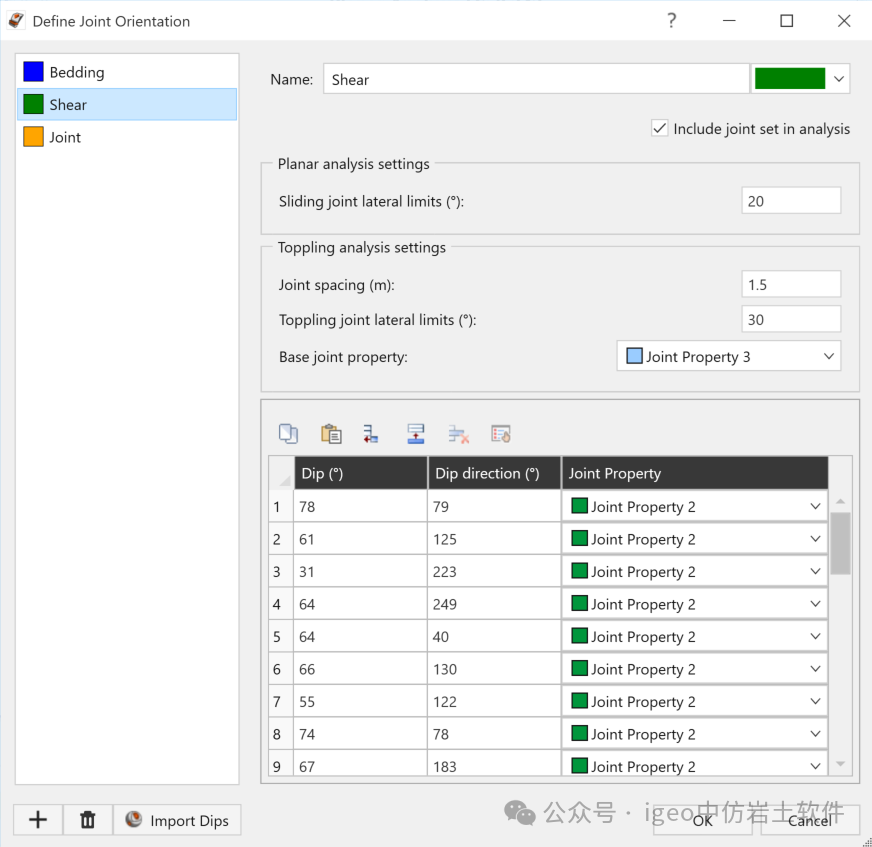

在 “定义节理方位”对话框中，用户可直接管理多个节理集：
使用 新增节理集 / 删除节理集 按钮进行增删；
可重命名节理集（如：层理、剪切、片理），以便识别与控制；
为每个节理集分配独立的节理方位与分析参数。
3. 包含或排除节理集

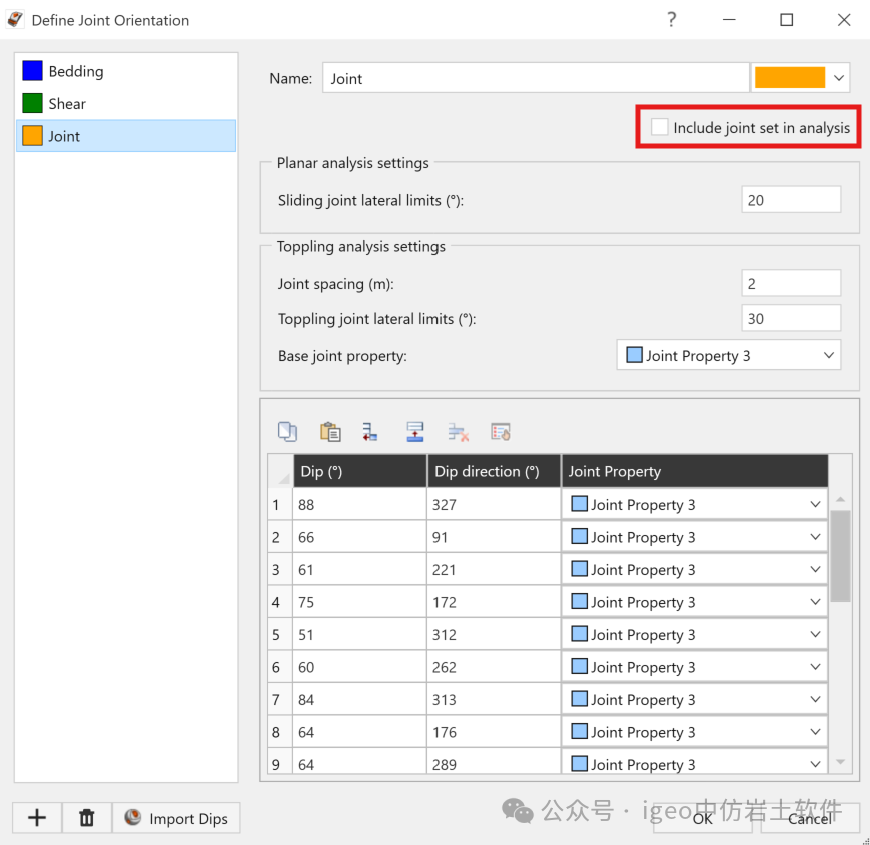

在“定义节理方位”对话框中，使用 “在分析中包含该节理集”复选框即可控制该节理集是否参与分析：
可单独隔离特定结构的影响；
执行针对性的 集对集楔形分析；
自定义哪些不连续面对稳定性结果起作用。

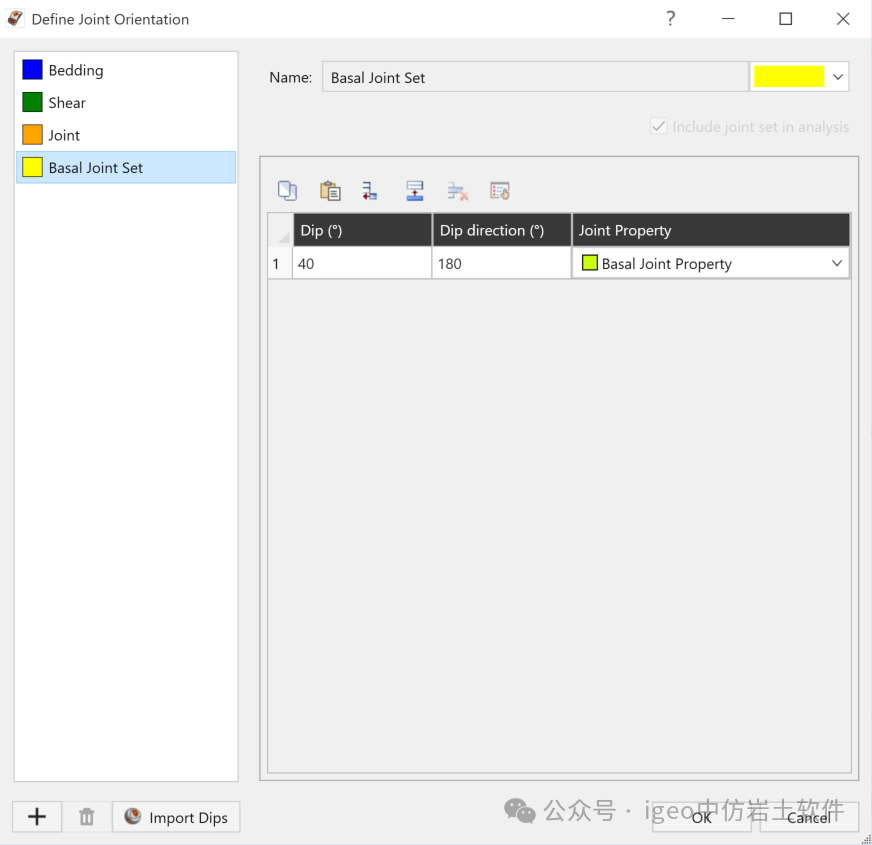

另外，当块体形态设置为 基底节理（Basal Joint） 时，系统会自动在节理集列表中添加一个 基底节理集，并支持编辑。
4. 加强的 Dips 集成

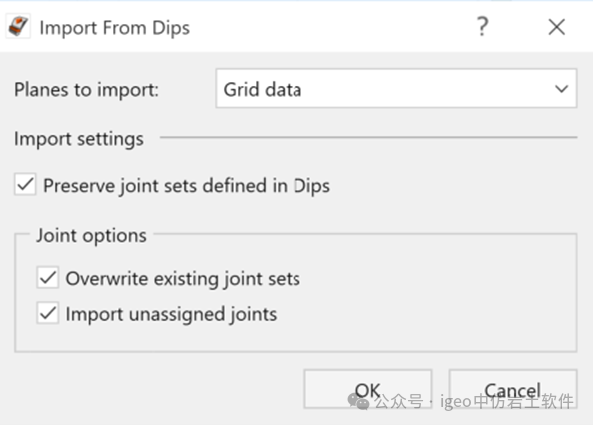

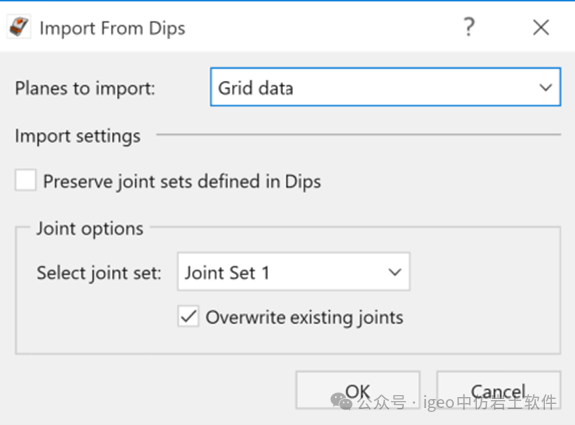

改进后的 Dips 集成进一步简化了节理方位数据的导入过程，主要选项包括：

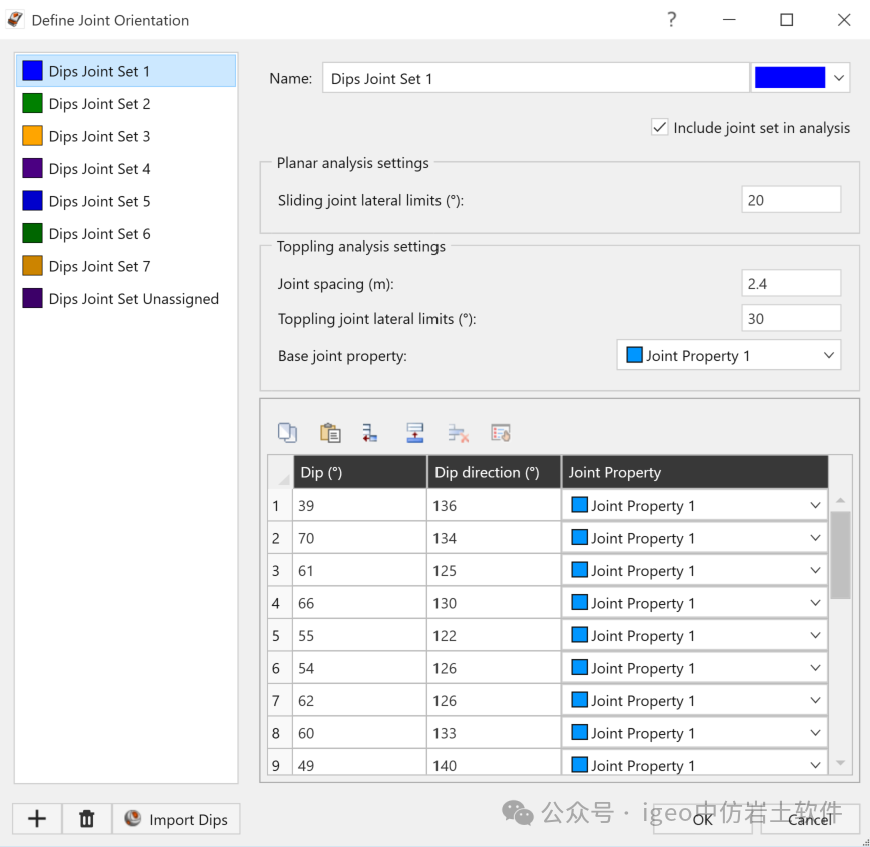

保留 Dips 中定义的节理集：将每个节理集作为单独的可编辑组导入。
导入未分配节理：未在 Dips 中归属节理集的节理会被导入到默认的“未分配 Dips 节理集”中。
若未勾选“保留 Dips 节理集”选项，可在 RocSlope2 中选择一个已定义的节理集，将 Dips 文件中的全部数据导入到该节理集中。

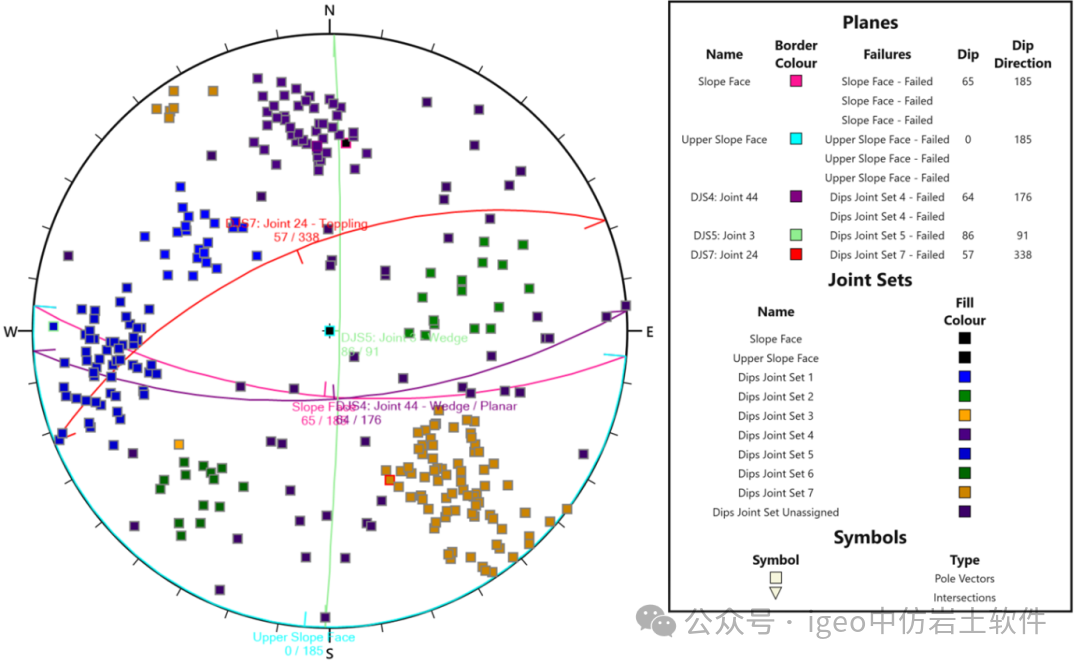

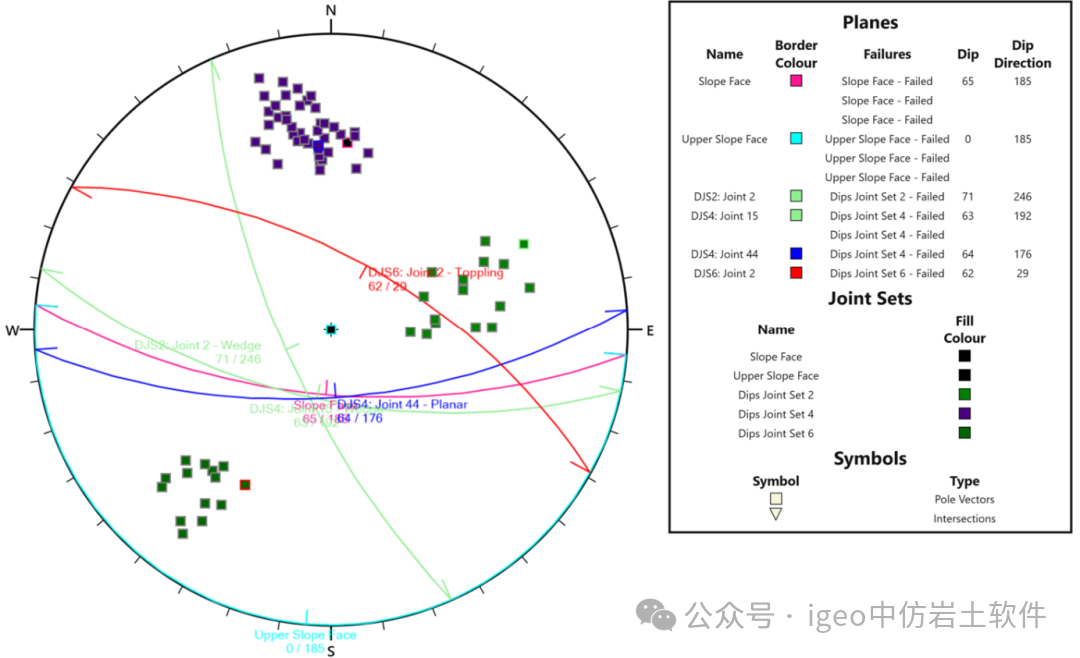

在 极射网视图中，节理极点的颜色与“定义节理方位”对话框中的节理集颜色对应。
若某节理集被排除分析，其对应的极点也会在极射网和图例中被排除。
新功能亮点
定义无限数量的节理集，每个节理集可独立设置方位及平面/倾倒分析参数。
增强的 RocSlope2–Dips 集成。
直接从 Dips 文件导入节理集，并自动识别为独立的节理集。
可在分析中选择性包含或排除节理集，更灵活地控制结构对边坡稳定性的影响。
支持高级的 集对集楔形分析。
为每个节理集分配独立的属性，提高建模灵活性。
下一步：更少迭代的智能支护设计
RocSlope2 的 智能支护优化功能将自动化设计最优支护方案：节省时间、减少资源消耗，并提升安全裕度。
